Banco per caratterizzazione dei ventilatori secondo la norma ISO 5801


Specifiche:



  • Caratterizzazione di ventilatori secondo la normativa ISO-5801

  • -  Range operativi

    • -  Portata 50...2200 m3/h

      • -  Camera ad ugelli

      • -  Alta accuratezzalettura in digitale (HART)

        trasduttore di pressione di riferimento

    • -  Potenza 10 W..2 kW

      • -  Alimentazione stabilizzata tramite CPS

      • -  Misura accurata con power meter Yokogawa

    • -  Prevalenza ventilatore in prova 20...2000 Pa

- Alta accuratezzalettura in digitale (HART) trasduttore di pressione di riferimento

- Diametro massimo girante ventilatore testabile 400mm

  • -  Svolgimento prova in automatico

  • -  Software di gestione/ acquisizione/ controllo/ post-elaborazione

    • -  Database storico prove

    • -  Esportazione report di prova

  • -  Sistema composto da modulo principale (separabile in 3 sezioni per facilitare movimentazione) e postazione di controllo movimentabile


Modulo Principale


Software Gestionale (Pagina Sinottica)


Software Gestionale (Configurazione prova)

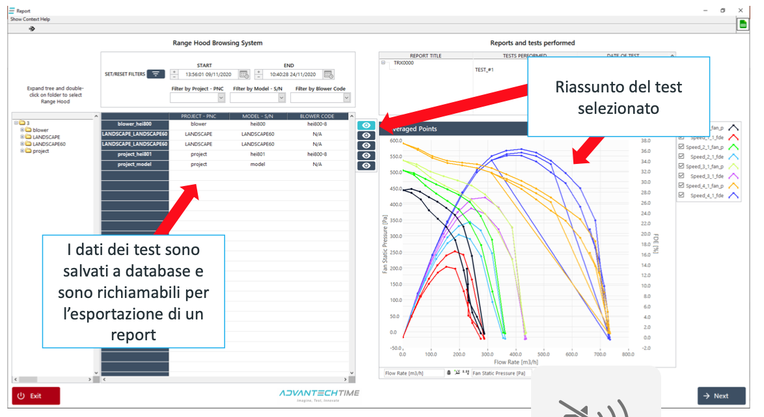

Software Gestionale (Report)
